1. はじめに：産業用FFFにおけるフィラメントの新たな到達点

現代の製造業において、3Dプリンティング（FFF）は単なるプロトタイピングのツールを超え、最終部品や治具の直接製造へと役割を広げています。しかし、そこには常に「速度」と「強度（特に熱的・機械的特性）」のトレードオフが存在していました。高速造形を追求すれば層間強度が犠牲になり、高強度を追求すれば特殊な材料と長時間の造形が必要となる――この課題に対し、Raise3Dが提示した解が「Hyper Core」シリーズ、そしてその頂点に位置する「Hyper Core PPA CF（ポリフタルアミド・カーボンファイバー複合材料）」です。

本コラムでは、Raise3Dが公開したテクニカルデータシート（TDS）および技術資料を基に、単なる新材料の紹介に留まらず、その開発背景、コア技術の優位性、そしてそれが日本の製造現場にどのような変革をもたらすかについて、技術的な視点からフォーカスします。

2. PPA CFとは：エンジニアリングプラスチックの「極み」

まず、ベース材料であるPPAについて理解する必要があります。一般的なナイロン（PA6/PA66）がエンジニアリングプラスチックに分類されるのに対し、PPAは「スーパーエンジニアリングプラスチック」に近しく、さらに一段高い熱的・機械的特性を持つポリアミドです。

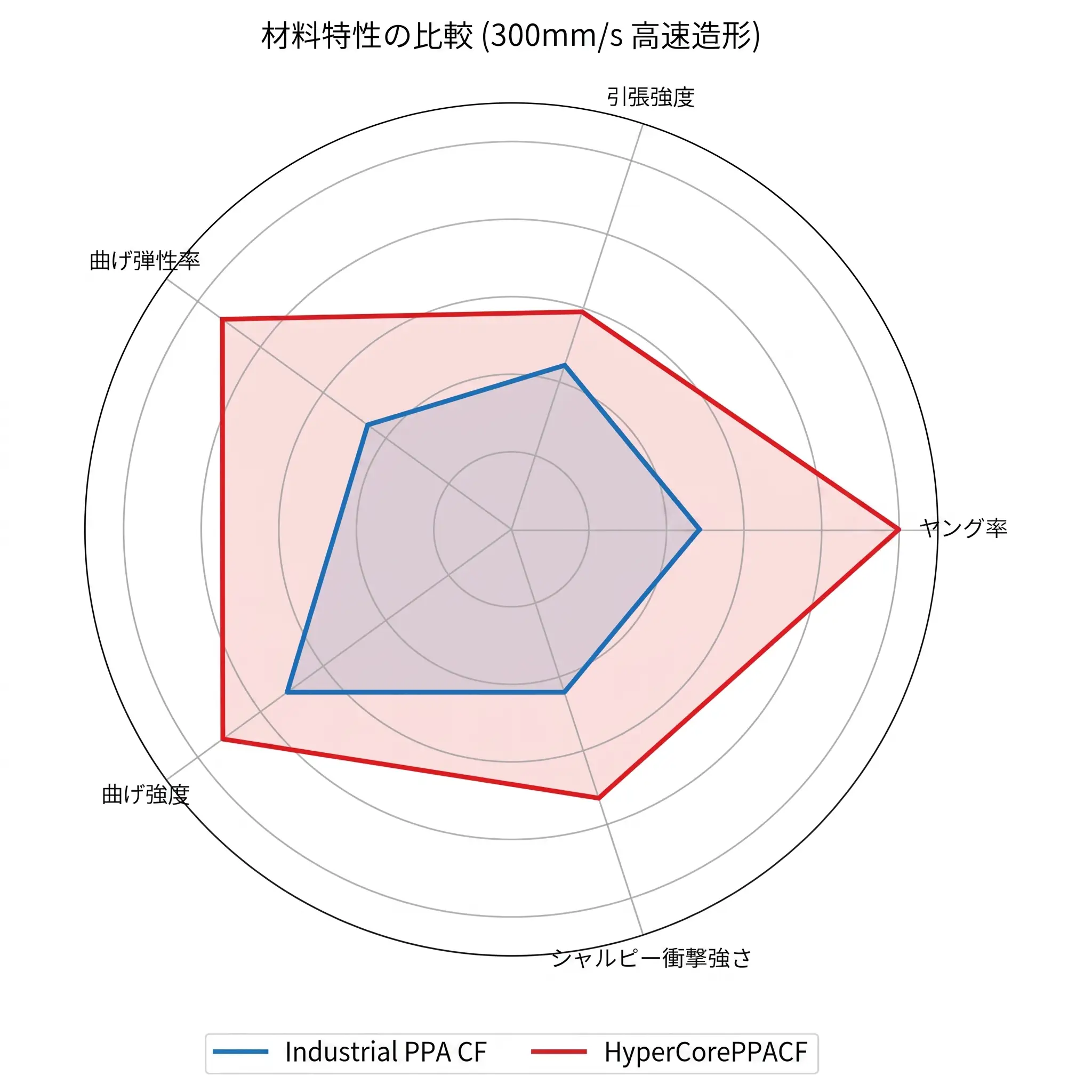

ここに、Raise3Dは25%のカーボンファイバーを複合させました。その実力値は、従来のエンプラ系フィラメントを圧倒します。

物性項目	Industrial PPA (通常)	Hyper Core PPA
ヤング率( ISO 527)（MPa）	4850 ± 200	9989 ±228
引張強度(ISO 527) （MPa）	89 ± 3	118 ±4
曲げ弾性率(ISO 178)（MPa）	4580 ± 150	9214 ±250
曲げ強度(ISO 178)（MPa）	143 ± 12	184 ±6
シャルピー衝撃強さ(ISO 178)（kJ/m2）	6.0 ± 1.0	7.29 ±0.76

一般的にポリアミドは吸湿により機械的強度が大幅に低下しますが、PPAはその低下率が非常に少なく、高温・高湿環境下での寸法安定性と信頼性が極めて高い材料です。

3. 開発背景：なぜ「Hyper Core」が必要だったのか

産業界からの要求は明確です。「金属に匹敵する強度の部品を、Hyper FFF（高速造形）のスピードで、安定して作りたい」というニーズです。

従来のコンポジットフィラメント（CF強化）をそのまま高速造形に適用すると、深刻な問題が発生します。

課題：

繊維配向の乱れによる強度ばらつき:
高速吐出による高いせん断力により、補強繊維（CF）がノズル内で乱れ、造形物の強度にばらつきが生じる。
Z軸（層間）強度の急激な低下:
高速造形では、層間の融着時間が短くなるため、X-Y軸の強度は高くても、Z軸方向の強度が著しく低下し、異方性が深まる。
劇的なノズル摩耗:
CFは研磨性が高く、高速域での射出はノズルを激しく摩耗させ、寸法精度を損なう。

これらの課題を、材料力学とポリマー化学のアプローチで解決するために開発されたのが「Hyper Core」技術です。

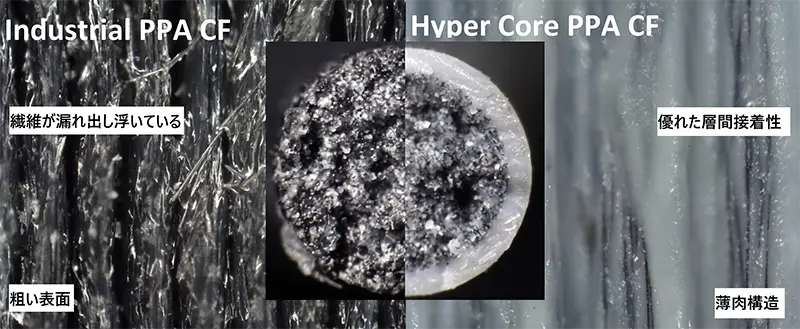

4. コア技術：「コア-シェル」構造による繊維配向と熱伝導のコントロール

「Hyper Core」の正体は、「コア-シェル」構造にあります。これは、フィラメントそのものが、異なる特性を持つポリマーで多層構成されていることを意味します。

シェル部分: コアを包むシェル部分には、CFの含有を抑え、流動性に優れたポリマーマトリックスを採用しています。このシェルがノズル内壁とCFの接触を物理的に防ぐことで、ノズル摩耗を劇的に低減します。
コア部分: フィラメントの中心部には、高濃度のCFが配置されています。Hyper Core構造は高速吐出時でも、せん断流動をコントロールし、CFが造形方向に沿って高度に配向（整列）し続けるよう設計されています。これにより、高速造形時でもX-Y軸への強化効果を維持します。

「高速造形の常識」を覆す層間接着の改善

さらに、シェルのポリマーマトリックスは熱伝導率と融着特性が最適化されています。これにより、高速造形時でもシェル部分が熱を効率的に伝え、隣り合う層と強固に融着します。

CF入りフィラメントの最大の弱点であった「高速造形時のZ軸強度低下」を最小限に抑え、異方性を緩和することに成功しました。

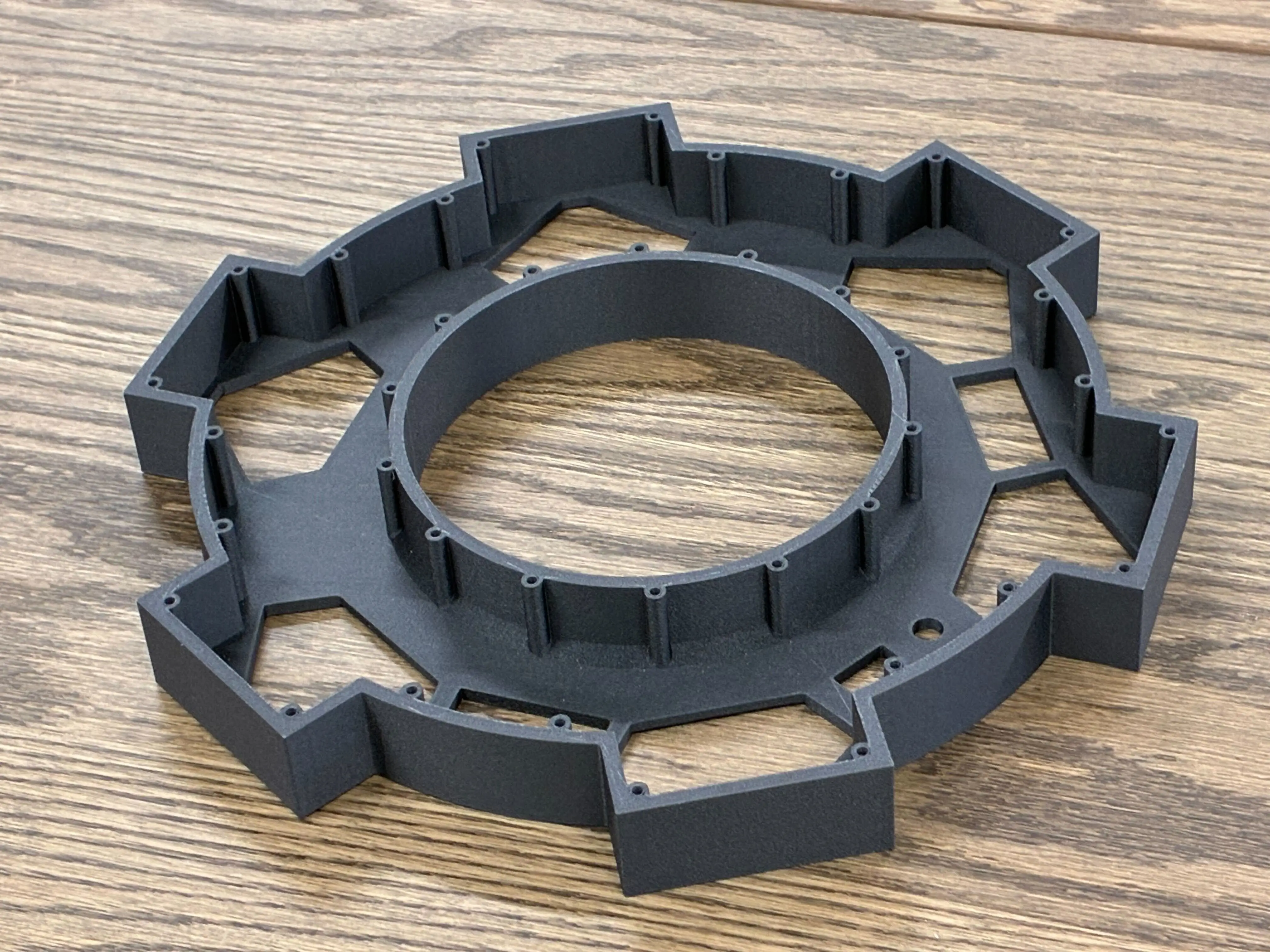

5. アプリケーション事例と実際の造形物：金属代替の先駆者

Hyper Core PPA CFは、金属代替としてのアプリケーションに最適な、高いポテンシャルを秘めています。

自動車・輸送機器： 高い耐熱性と耐化学薬品性を活かし、エンジンルーム周辺の部品や、燃料系統のプロトタイプ。
産業用ロボット・治具： 曲げ弾性率が高く、高い締め付けトルクがかかる検査治具において、金属部品と同様の挙動を、わずかな時間で、かつ軽量に提供します。

6. アピールポイント：日本の製造現場に「品質管理の裏付け」と「スピード」を

単なる強力なフィラメントではなく、最終部品製造における「品質管理の裏付け」と「生産の安定性」を求めているなら、Raise3DとHyper Core PPA CFの組み合わせは、唯一無二の選択肢となります。

Raise3Dの強みは、機械、材料、そしてソフトウェアが垂直統合されていることです。Hyper Core PPA CFのTDSにあるデータは、Raise3Dのプリンターを使用し、専用スライサーソフトideaMakerで最適化されたテンプレートを使用することにより最大限に引き出されます。「ISO認証のフィラメントを用いた品質管理」という視点は、サプライチェーンの再構築が急務とされる日本の製造現場において、極めて重要です。「ISO準拠のデータを基に、金属に匹敵する部品を、高速に、かつ安定してプリントできる」というシナジーを皆様に提示します。
