Raise3Dドアノブの作成

Raise3DPro3シリーズのドアノブをRaise3Dで作成した事例をご紹介します。

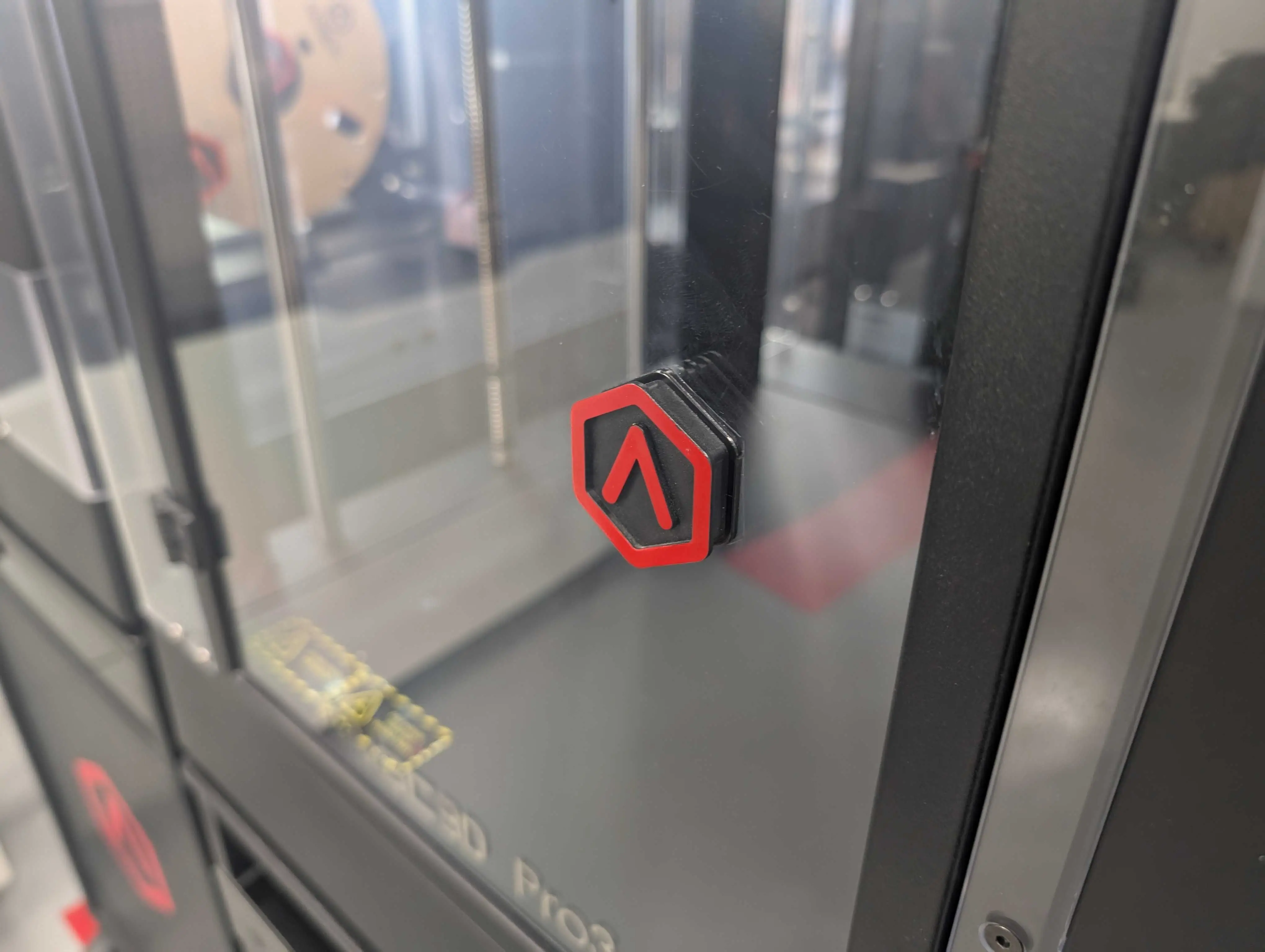

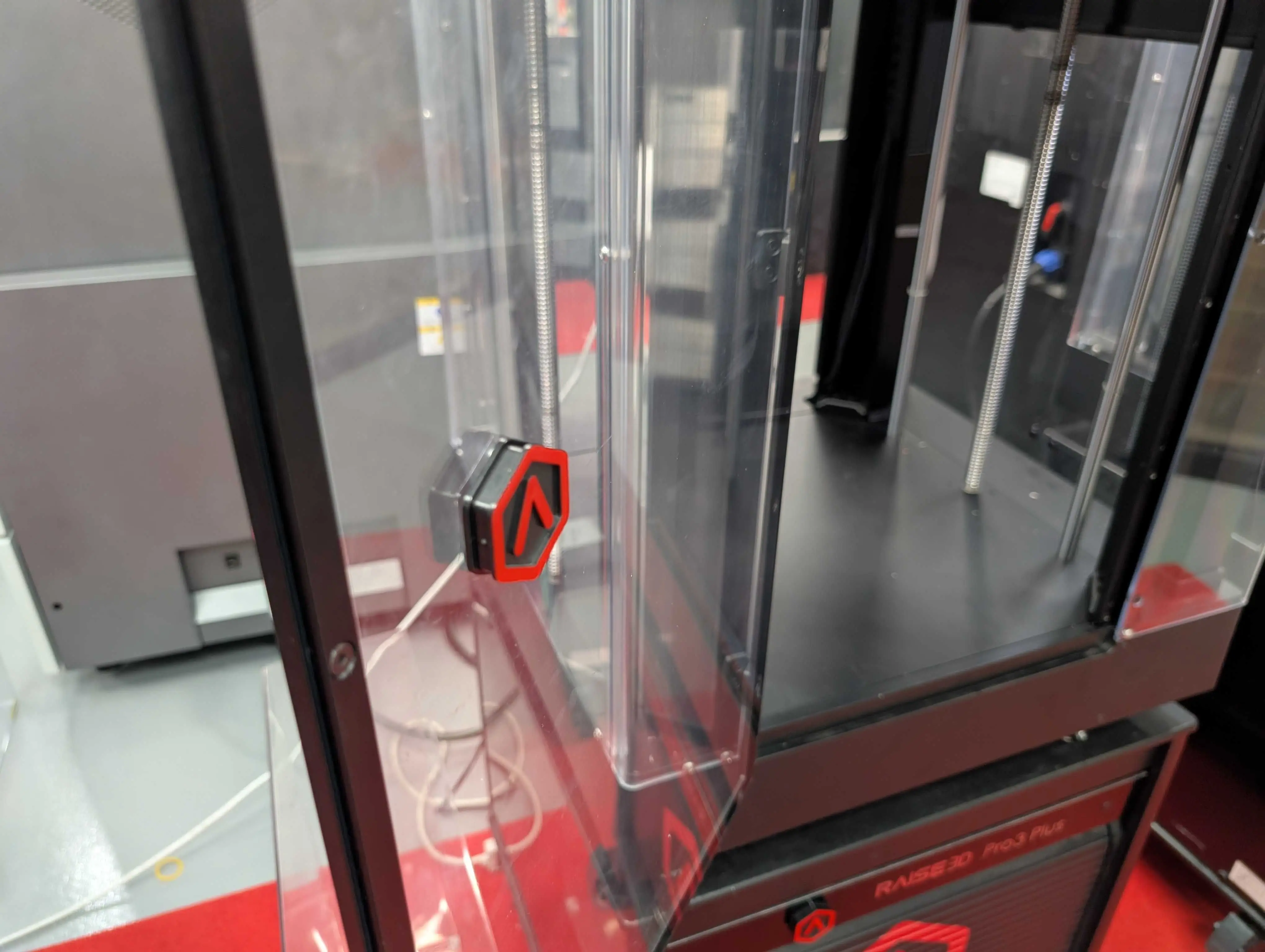

Raise3DPro3の純正ノブはRaise3D社のロゴマークとなっています。

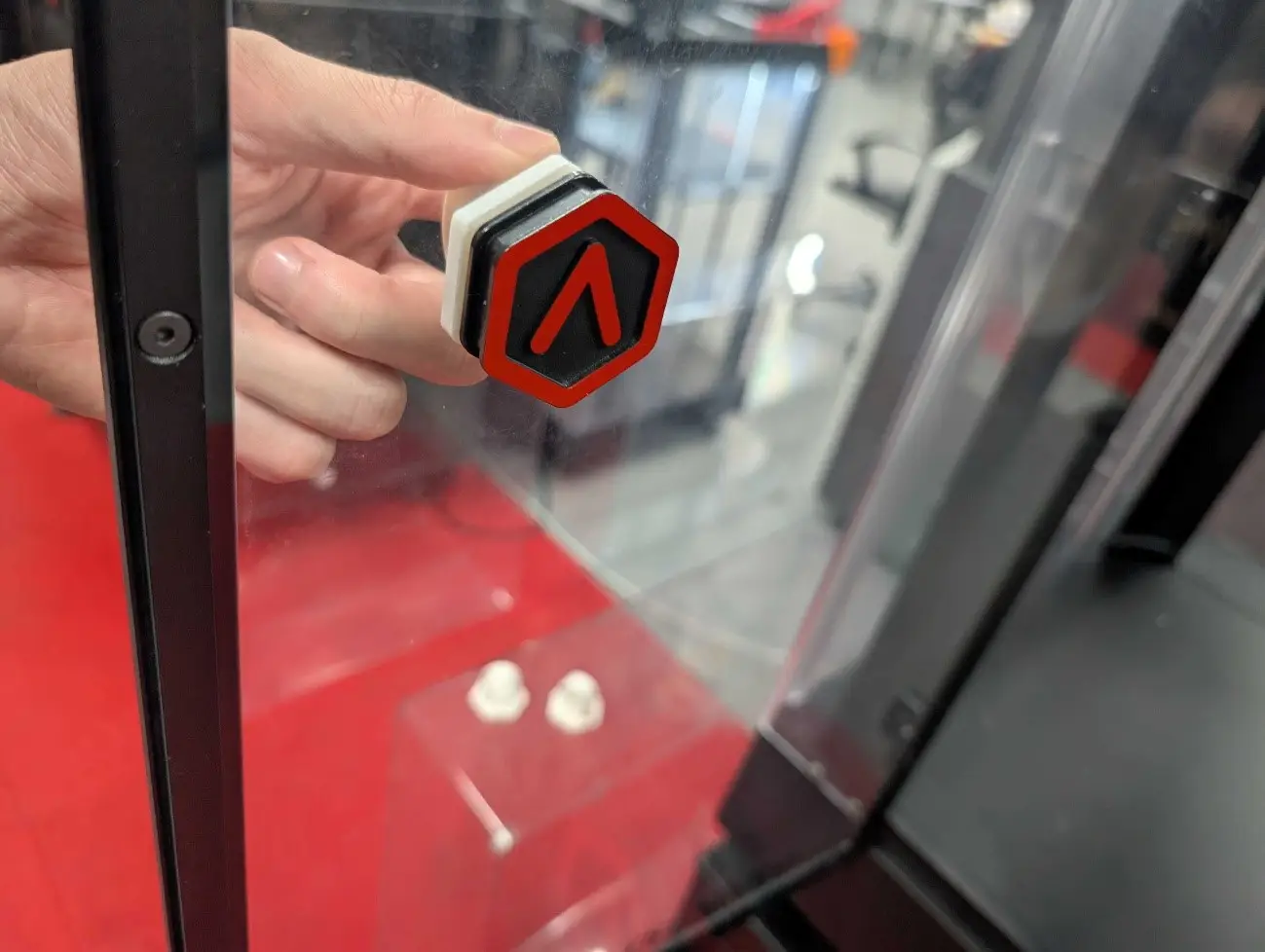

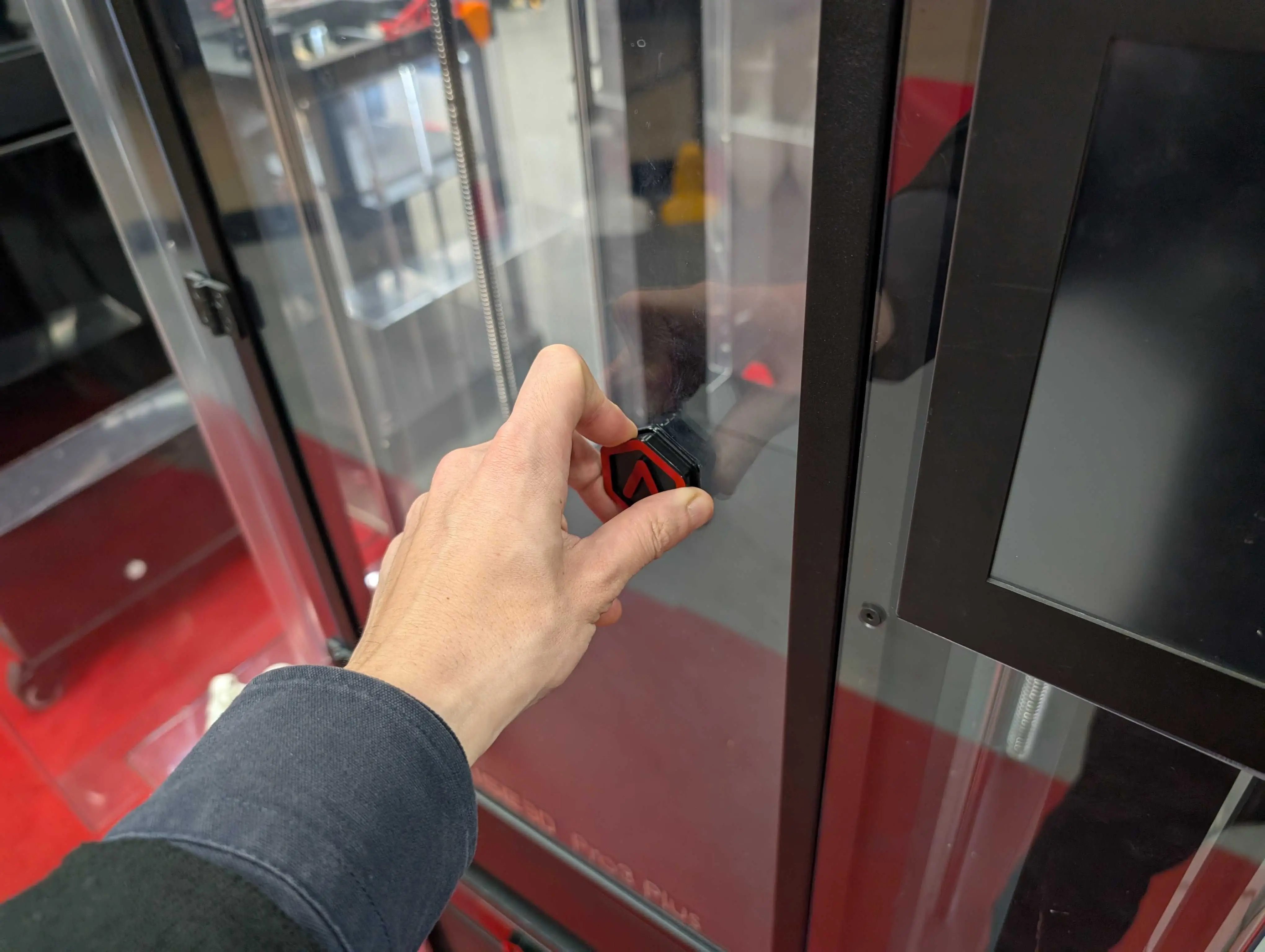

純正のドアノブは外見上優れていますが、マグネットで固定されたフロントドアを開閉する際、指先でドアノブをつまむような形になるため開閉がしにくいです。

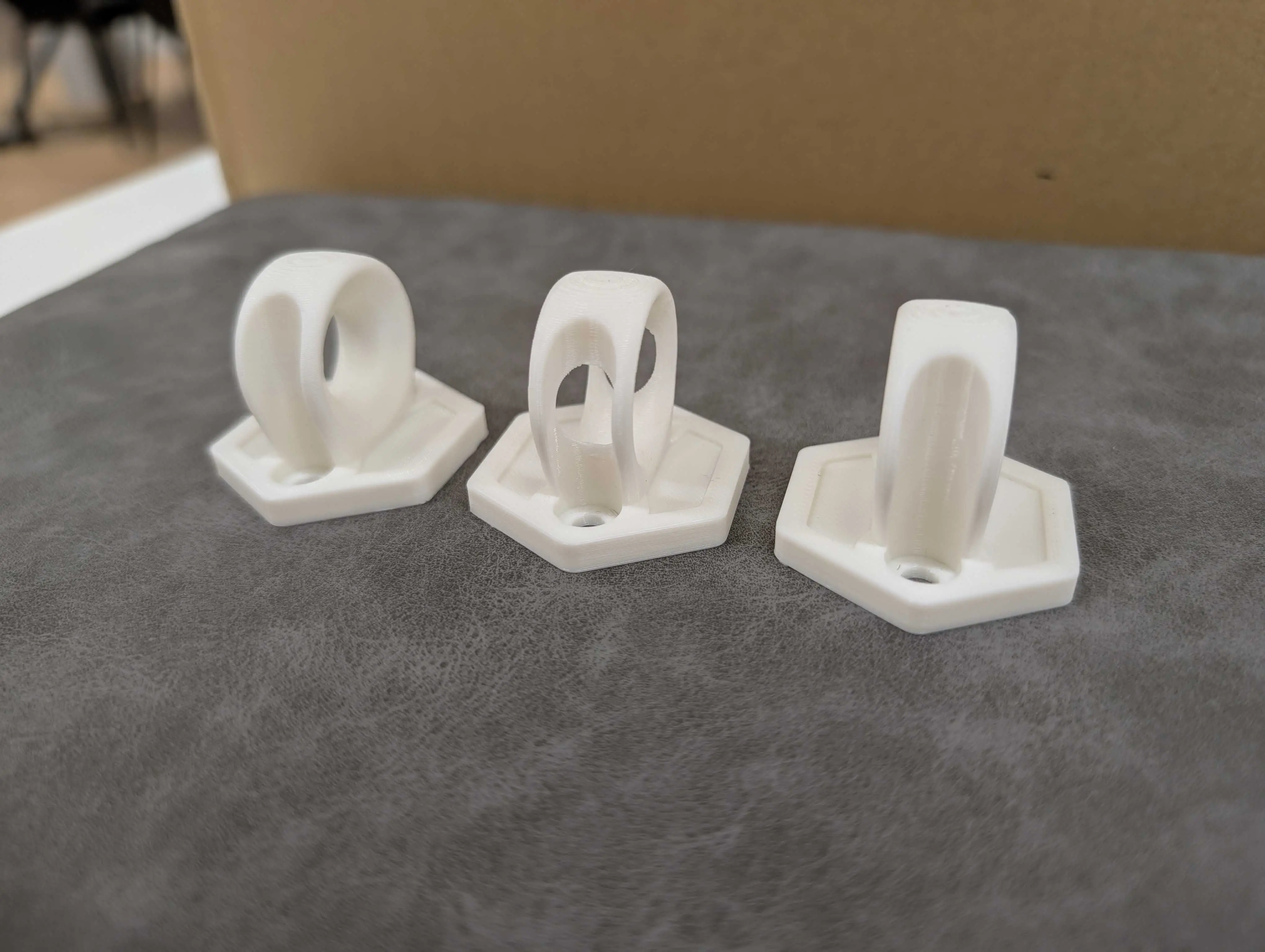

日本3Dプリンター技術部でRaise3DPro3シリーズに対応したドアノブを作成しました。

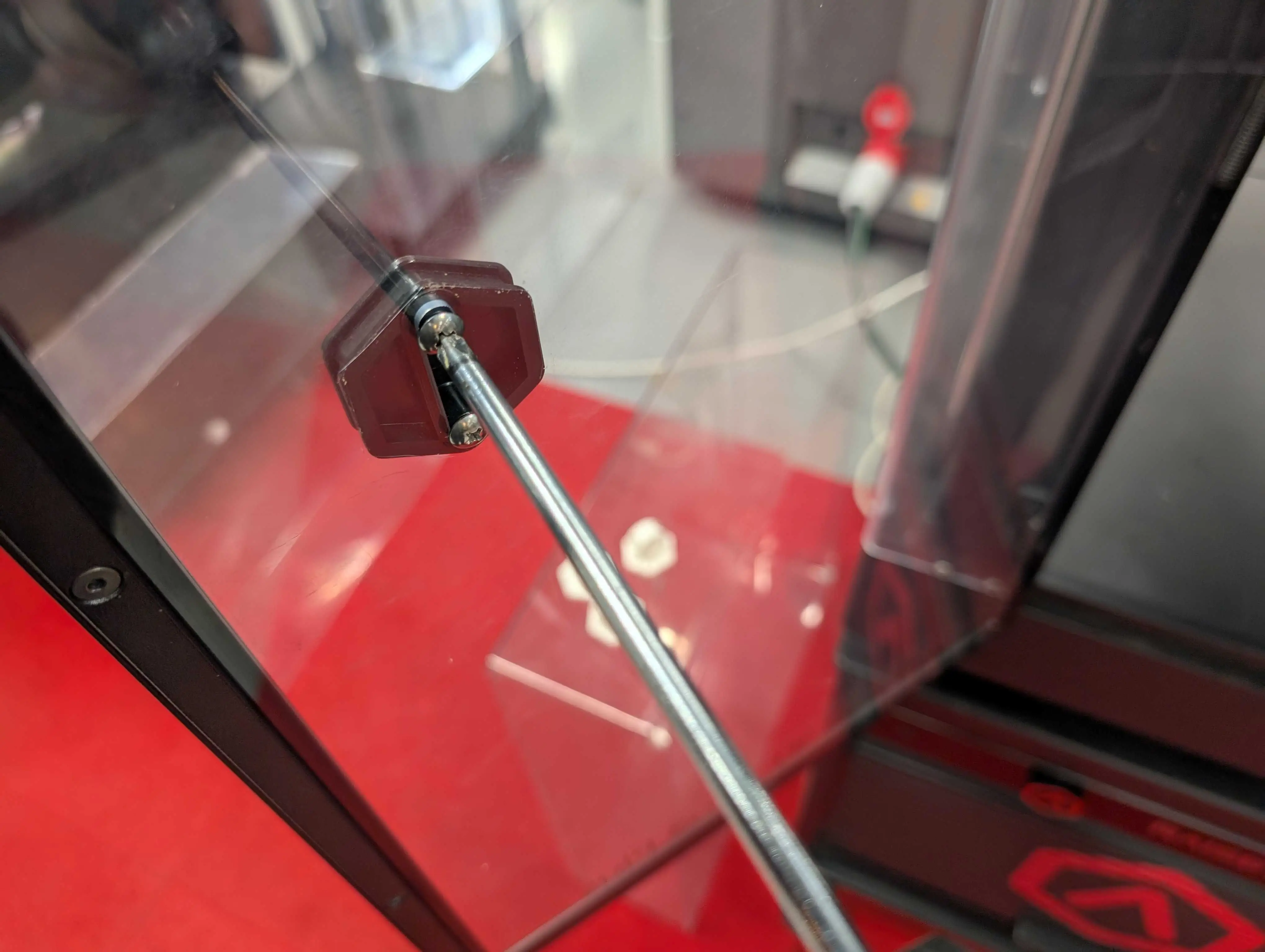

純正ノブは取り外した後、裏側にネジの受けとして使用します。

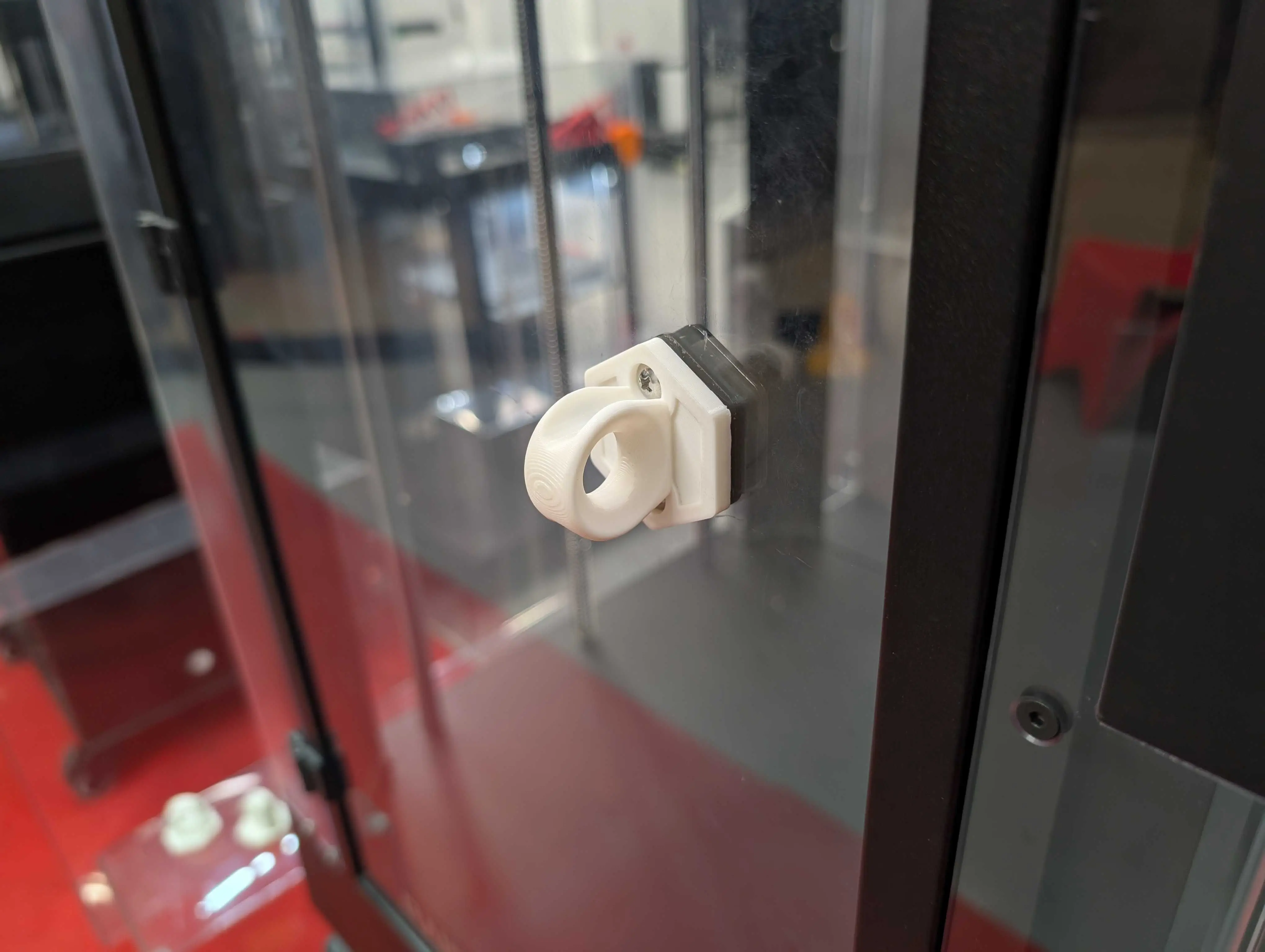

純正のネジを流用し、正面からネジ止めし完成です。

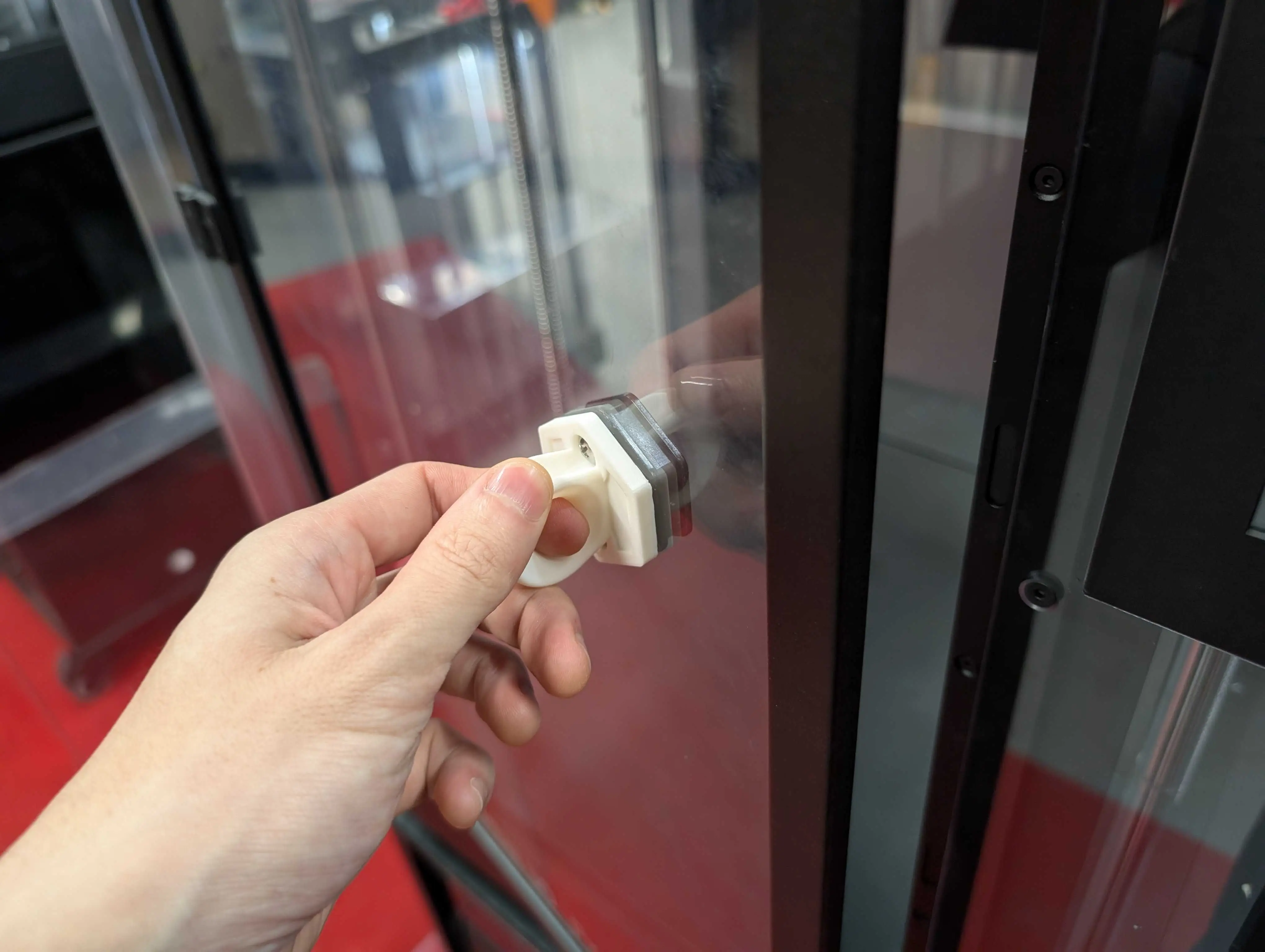

ドアノブに指をかけた状態でドアを開閉するため、開閉がしやすくなりました。

3Dプリンターのサポート付着面は造形が荒れます。

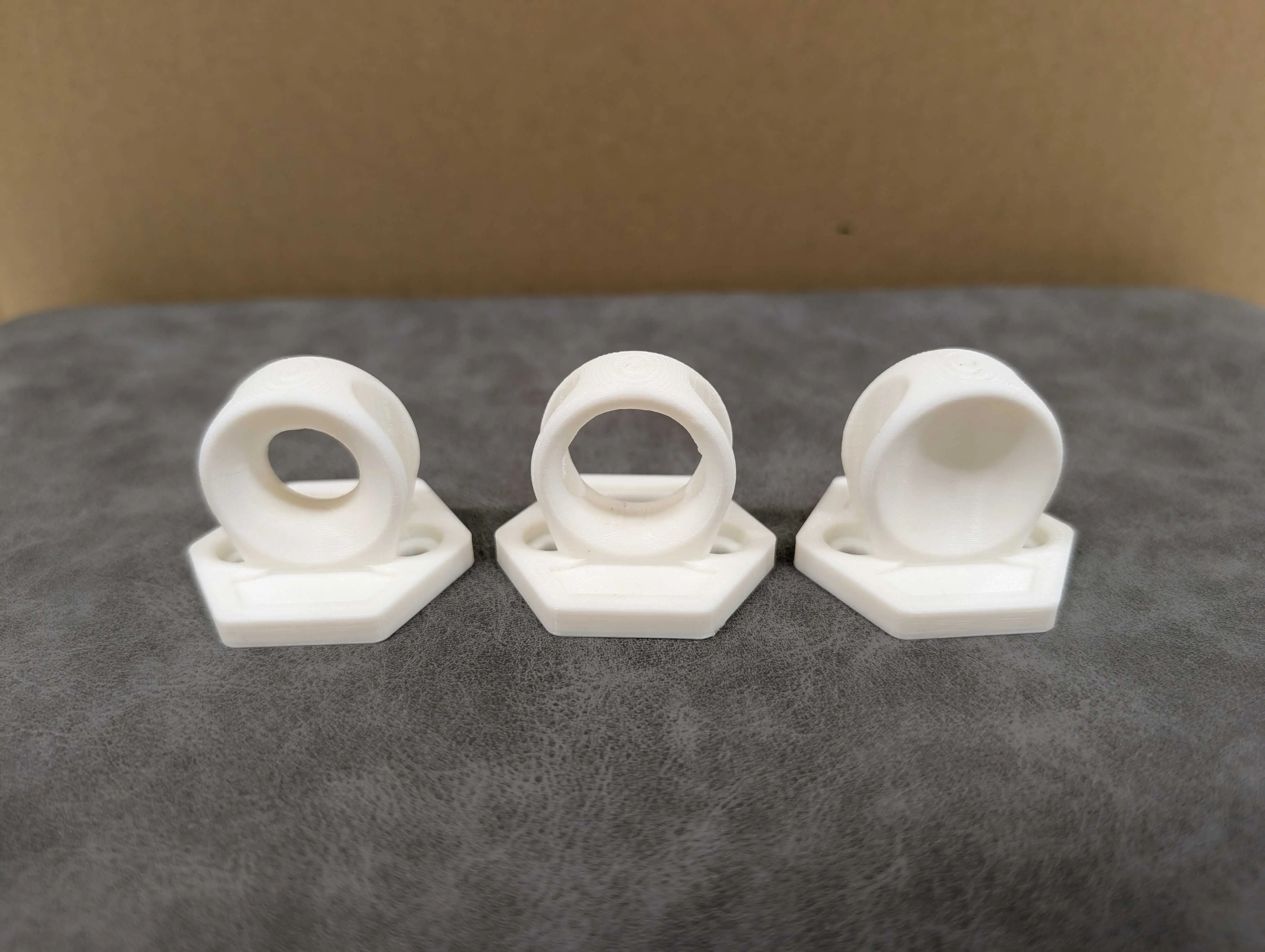

このモデルではノブの内側にサポートが形成されるため、取手内側の手触りが気になる場合は、モデルをABSで造形し研磨することによって滑らかに仕上げることも可能です。

Raise3DPro3シリーズの純正部品を流用し、追加工を必要とせず取り付けることが可能です。

このように3Dプリンターを使用し、既存製品のユーザビリティを向上させました。

本事例で作成したノブのモデルデータダウンロードはこちら
